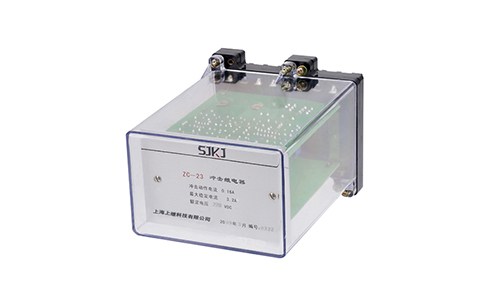

ZC-23A型沖擊繼電器采用集成電路作電壓比較器，繼電器作出口元件。用于電力系統直流操作的繼電保護及控制回路中，作為集中控制信號元件。

主要特點：

1.電流突增動作并自保持，有較高的靈敏性和較好的電流穩定性。

2.產品具有手動復歸功能。

3.產品適用于不同的中央信號接線方式，不論產品接于電源的正端或負端，均無需設置跨線。

4.產品具有很小的功耗，因此不需要外附電阻。

5.產品對白熾燈光字牌燈絲冷熱態電阻的變化、電源紋波以及觸點抖動的影響均能有較強的抑制能力，保證產品正確動作。

6.本產品為ZC-23的改進型，可完全替代原產品。

技術數據：

1.額定輔助電壓：DC220V、110V、48V。

2.沖擊動作電流0.015A。

3.**長期穩定電流：3.2A。

功率消耗

1.在變流器一次繞組通過3.2A**穩定電流時，其功耗不大于7W。

2.輔助電壓回路在額定值下正常時功耗不大于2.5W。

3.輔助電壓回路在額定值下出口繼電器動作時功耗不大于5.5W。

觸點性能

1.在電壓不大于250V，電流不大于0.5A，時間常數為5ms±0.75ms的直流不感負荷回路中，產品輸出觸點的斷開容量為50W。

2.在電壓不大于250V，電流不大于1A的交流電路（cosψ=0.4±0.1）中，觸點的斷開容量為250VA。

輸出觸點電路在上述負荷條件下，產品應可靠動作及返回5*103次。

產品原理簡介：產品采用集成電路等電子元器件組成，基本原理是利用一串聯在直流信號回路中的變流器，將回路中持續的（矩形的）電流脈沖變成短暫的（尖頂?shù)模╇娏髅}沖去啟動中間繼電器動作，輸出信號。產品以手動方式實現復歸。當應用電源為整流電源時，將端子圖中的端子③接⑧端子，端子11接16端子。

本產品適用于不同的中央信號接線方式，不論產品接于電源的正端或負端，均無須設置跨線。

本產品的功耗很小，因此不需要外附電阻。
