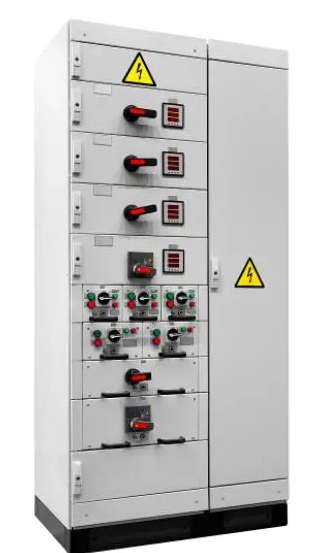

第一點，圖上看不清開關柜的狀態和接地刀閘的狀態，換個圖再看看。

第二點，開關柜分上下隔離刀閘式和小車開關式。手車的作用相當于隔離刀閘，作用是使設備上出現明顯的斷開點，確保安全。因為斷路器里面的情況你是看不見的。

第三點，作用是一樣的，手車上的按鈕是當面板上的合閘/分閘旋鈕失效時作為備用的。

第四點，停電操作：1、檢查開關處于合閘狀態（如開關狀態與資料記錄的不一致，停止一切操作，通知上級核實整個線路的運行狀態）。2、斷開斷路器（將旋鈕扭到分閘，沒反應的按儲能旋鈕后再扭，還不行就打開柜門按斷路器上的按鈕，還不行就拿操作桿旋轉斷路器上的手動儲能）3、檢查斷路器確已分閘（觀察帶電指示，斷路器的分合指示）。4、將手車搖至試驗/檢修位置。（上下刀閘式先拉開負荷側刀閘、后拉開電源測）5、檢查手車已拉開到位。（面板上有指示）6、根據需要，合上接地刀閘。（一定要慎重，開關柜有時出線要反帶進線，接地刀閘一側有可能是帶電的）
