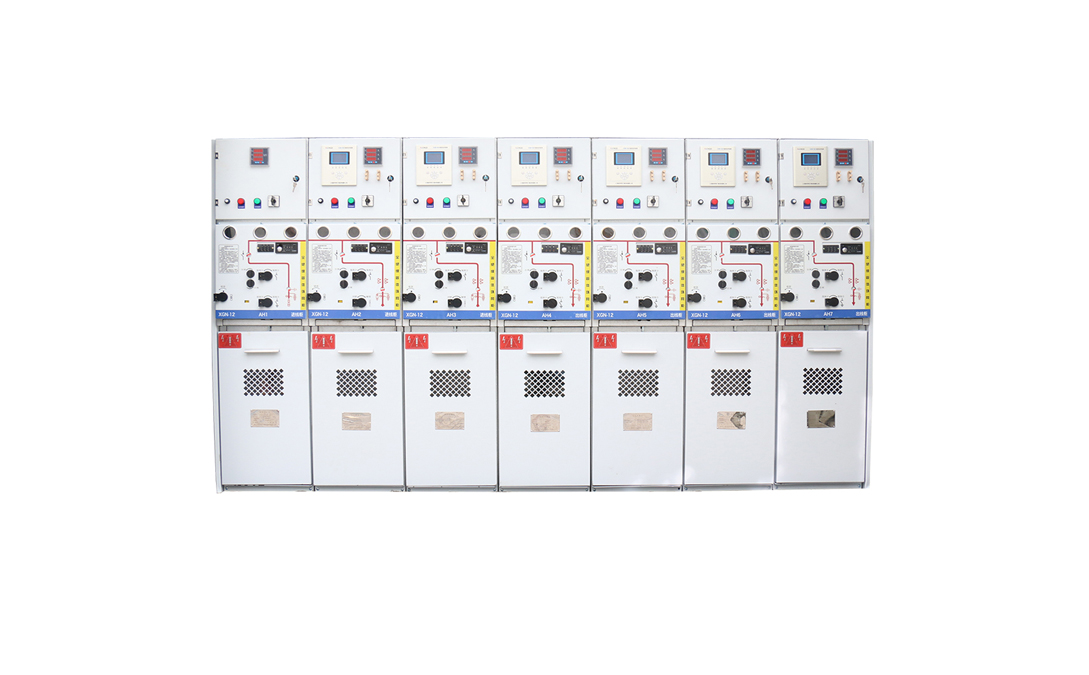

一、溫州環網柜結構配置是由四個隔室組合而成，其中都有母線室、控制室（聯鎖機構和操作機構）、開關室以及電纜室。

二、母線室結構配置說明

      溫州環網柜是將母線室設計到柜體內部的上半?yún)^(qū)域，將在室內的主母線都連接到一起并貫穿整排設備。因?yàn)槟妇€是采用了外套熱縮管的銅排并且使用防松螺栓可以直接與開關設備的連接座對接，所以可以從柜體的頂部位置或者正面進入到母線室中，有利于安裝配置工作更加方便快捷。這種結構設計的安裝方式可以左右的進行擴展填充，產品多變化的排列布局有效的滿足不同配電需求。

三、控制室（聯鎖機構和操作機構）結構配置說明

      溫州環網柜操動機構與控制室是處于柜體內部同一個隔離室中，其中內部配備帶有機械位置的指示彈操機構以及功能齊全的聯鎖裝置，并且可以選擇更多可安裝的配置都有輔助接點、指示器、跳閘線圈以及電動操作裝置等，控制室中還可以裝設計量?jī)x器、控制回路以及綜合保護繼電器。

四、開關室結構配置說明

      溫州環網柜的開關室內部安裝了一個三工位負荷開關，開關的外殼是采用了絕緣環氧樹脂制造而成，并且內部是充入六氟化硫氣體作為絕緣介質同時還安裝了監測內部氣壓的計量表。

五、電纜室結構配置說明

      溫州環網柜內部擁有一個空間很大的電纜室，是專門用來連接電纜使用的同時還可以容納許多電器元器件的安裝，柜門上面設置了觀察窗口和可靠的聯鎖裝置，底部配備了密封板且上面專門設置了電纜進出線密封帽和固定支架。
