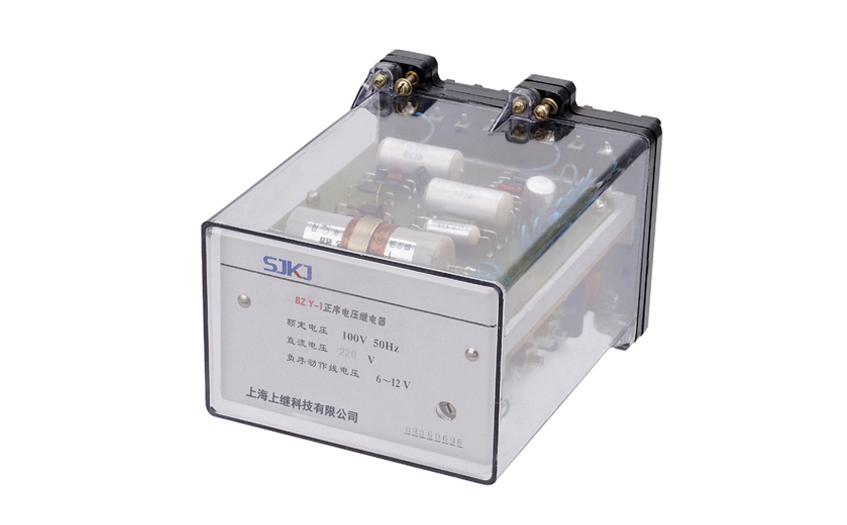

一、BZY-1電壓繼電器的應用范圍

BZY-1正序電壓繼電器用于發電勵磁系統中,用于強行勵磁及電壓互感器斷線的起動元件。

二、BZY-1電壓繼電器的技術參數

·額定電壓:三相交流正序線電壓100V、173V, 50Hz;直流電壓220V、110V、48V

·正序動作線電壓調整范圍:不小于70%額定正序線電壓

·返回系數:不大于1.05。

·功率消耗:AC≤5VA; DC220V/≤6W、110V/≤4W、48V/2W。

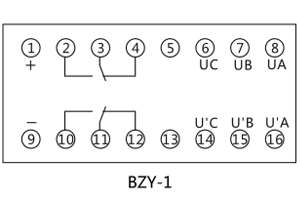

三、BZY-1電壓繼電器的接線圖

四、BZY-1電壓繼電器的開孔尺寸

五、BZY-1電壓繼電器的原理

電磁式電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流(以A為單位)，對于電壓繼電器是線圈并聯時的電壓(以V為單位)。轉動刻度盤上的指針，以改變游絲的反作用力矩從而可以改變繼電器的動作值。

對于過電流(壓)繼電器，電流(壓)升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流(壓)降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合，對于低電壓繼電器，當電壓降低到整定電壓時，繼電器就動作，動合觸點斷開，動斷觸點閉合。
